Как соединить несколько розеток от одного провода

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Разновидности изделий

Накладная розетка

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

• внутренние – подойдут, если в квартире скрытый тип проводки;
• внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
• встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

У тройных розеток бывают два типа контактов:

• лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
• пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Предлагаем ознакомиться Кирпичная печь для бани с топкой из предбанника: установка выносной конструкции своими руками, как правильно установить

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Порядок монтажа

Гипсокартон – материал хрупкий, работать с ним нужно аккуратно

Прежде чем приступить к самостоятельной установке розеток, вам необходимо будет ознакомиться с инструкцией по их установке. Самый простой пример – когда они устанавливаются в стене из гипсокартона. Порядок работы в этом случае выглядит так:

1. Берется электродрель с насадкой типа «коронка», через которую подготавливается отверстие для захвата в выбранном месте. Его диаметр должен соответствовать размерам пластикового (стеклянного) корпуса, используемого в качестве монтажной основы и закрепляемого непосредственно на месте установки.
2. Установленная розетка помещается в стекло и фиксируется в нем с помощью длинных шурупов.
3. необходимо подключить к контактам фазный и нейтральный проводники, а затем закрыть изделие декоративной крышкой.

На завершающем этапе работ необходимо подать питание на линию и проверить работу розетки – подключить к ней любую бытовую технику.

Чтобы правильно соединить несколько розеток подряд (одной петлей), специалисты рекомендуют обращать внимание на следующие моменты:

• Если есть заземляющий провод, с ним производятся те же операции.
• То же самое делают с нулевым проводником, проложенным контактом, соответствующим второму и последующим изделиям, закрепленным на стене.
• Провод от фазового вывода узла розетки протягивается к тому же контакту, что и следующий продукт, и так далее. К такому циклу можно добавить весь набор розеток, установленных в данном помещении.

К достоинствам этого способа подключения можно отнести простоту реализации и экономичное использование расходных материалов (кабелей). К недостаткам можно отнести ненадежность системы, при которой обрыв одного из проводников приведет к обесточиванию всех последующих розеток, подключенных к этой цепи. В этом смысле соединение звездой кажется гораздо более предпочтительным.

Процесс установки

Перед работами, связанными с электричеством, питание отключается

Подготовительные работы

1. Разбирают розетку, открутив крышку.
2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
   • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
   • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

Подсоединение кабеля

1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
2. Провода заводят согласно цветовой маркировке.
3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Разновидности розеток

Выработавшие свой эксплуатационный срок устройства, требуют замены на новые. Это необходимо для избежания некоторых опасных моментов — короткого замыкания и поражения жильцов током. Перед тем, как провести электророзетку, нужно выбрать наиболее подходящую модель, отвечающую конкретным техническим требованиям.

Дизайнерские розетки

На современном рынке можно найти электроприборы различных материалов, качества, дизайна, способа установки. При покупке так же немаловажную роль играет уровень защищенности и способ, которым розетка будет монтироваться.

По способу монтажа розетки делятся на

• Накладные варианты. Такой вариант идеально применим для деревянных домов, поскольку электрооборудование размещено внутри, а не снаружи, что защищает от пожароопасности. Основной их смысл в том, что контакты и провода в розетке накладного типа располагаются снаружи стены, в защитном корпусе из диэлектрических материалов.Декоративно замаскированная электропроводка к ним подводится также снаружи стены.
• Встраиваемые модели. Такие устройства предназначаются для установки внутри кирпичных, бетонных или гипсокартонных стен. Перед подключением розетки встраиваемого типа, необходимо сделать углубление в стене определенного диаметра и глубины. В него вставляется крепёжный элемент – стакан-подрозетник, в котором и закрепляется электроприбор.Отличие таких розеток будет в том, что они не будут выходить за поверхность стены, за исключением внешней декоративной накладки. Проводка к ним подводится либо под облицовочным материалом (гипсокартон, стеновые панели), либо в штробах. Штробы – это специально проделанные в стене углублённые канавки, куда закладываются провода, после чего они заделываются штукатуркой или шпатлёвкой.

Виды розеток по типу проводки

• Винтовые. Крепятся к клеммам с помощью закручивающихся винтовых зажимов.
• Пружинные. С подручными зажимами, прижимающими провода к клеммам, вместо винтов.

Накладной тип розеток

По количеству контактов

Розетки подразделяются на двухфазные и трех фазные. Первые предназначены для домов, в которых электропроводка состоит из только из двух жил, фазы и нуля. Трехфазные ставятся в том месте, где в проводку входит третий, заземляющий провод. Такие модели мы бы порекомендовали для бытовой техники например, для стиральных машин, а так же они хорошо подойдут для компьютерных системных блоков.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Способы модернизации розетки

Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

• установка двойной розетки;
• монтаж блока из нескольких розеток.

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Достоинства двойной розетки:

• возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
• более низкая, чем у двух одинарных, стоимость.

Недостатки двойной розетки:

• меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
• суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
• штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

• Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
• Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.

Установка розеток

По типу установки розетки делятся на встраиваемые и накладные. Для первых приходится выдалбливать в стенах отверстия. В них заводится тело розетки. Крышка сравнивается с плоскостью стены.

На фото встраиваемая розетка

Впрочем, встроить розетку можно и в мебель, к примеру, шкаф. В столешницы монтируют выдвижной подтип фурнитуры. В состоянии покоя она вровень с плоскостью. Отверстие, как правило, герметично закрыто крышкой.

Особенно актуально для кухонных столешниц. Что, если в розетки на ней попадет вода? Встроенные модели исключают это, открываясь и выдвигаясь в нужный момент.

Встраиваемые розетки бывают для горизонтальных и прочих поверхностей. Для последних выпускают модели с поворотом при выходе из гнезда. В такую фурнитуру удобно вставлять боковые вилки. В розетках для горизонтальных поверхностей с этим сложнее.

Накладные розетки устанавливаются в угоду дизайнерскому решению интерьера, к примеру, стиля «техно». Порой, выбор обусловлен простотой монтажа. Выдалбливать гнезда в стенах и прочих поверхностях не нужно. Достаточно пары выемок Их сверлят для дюбелей. Розетка крепится на плоскость, выдаваясь над ней.

Установка накладной фурнитуры оправдана, так же, при открытом залегании проводки. В момент ЧП можно быстро определить причину замыкания и блокировать розетку. Нет нужды сначала вскрывать ее. Система часто встречается на дачах, в заводских помещениях.

На фото накладная розетка

Зависит установка фурнитуры и от типа ее подразетника. Одни модели предназначены для монтажа на гипсокартон. Другие устанавливаются в бетонные стены, а третьи в кирпичную кладку.

Для гипсокартона хороша фурнитура с подразетниками из самозатухающей пластмассы. Иначе, как правильно установить розетки в материал, относящийся к горючим? Учесть стоит и удаление листов гипсокартона от стены, если таковое имеется.

Стандартный подразетник глубиной в 5 сантиметров может не войти. На рынке есть модели всего 20-30 миллиметров. Впрочем, на боковых гранях любых из них есть дополнительные «лапки» для сцепки с гипсокартоном, ведь внутри конструкции из него полые.

Для бетона подразетники делаются из полипропилена. Он является диэлектриком, устойчив к агрессивным средам, долговечен и прочен. Среди продукции нет «чашек» короче 25-ти миллиметров. Максимум – 8 сантиметров.

Большее заглубление обеспечивает надежность фиксации в стене. Для лучшего схватывания используется промазка алебастром. У этой разновидности гипса отличная адгезия, то есть проникновение в смежные поверхности, сцепление с ними.

Для кирпичной кладки подразетники имеют форму зауженных цилиндров. Варианты для гипсокартона, к примеру, — ровные стаканы. В ГКЛ их монтируют впритык. В кирпиче и бетоне перфорируют отверстия чуть шире подразетников.

Каким бы ни был стакан для розетки, он защищает провода от внешних воздействий. Рекомендовано выбирать широкое седло. В нем провода улягутся с запасом места. Это задел на случай ремонта, завода в розетку новых сетей.

В вопросе монтажа фурнитуры важен еще и вопрос, на какой высоте устанавливают розетки. Идеалом считается планка опущенной взрослым человеком руки. Это около 90-та сантиметров.

Впрочем, смотреть нужно по ситуации. К примеру, в коридоре оборудована открытая прихожая с полочками для обуви. Они снизу и розетку для обувной сушилки логично расположить в глубине нижних полок. Так подключение прибора останется незаметным.

На каком расстоянии устанавливать розетки для кухонных приборов. В настенном варианте идеальны 20 сантиметров от столешницы. Кстати, для кухонь и ванн актуален вопрос, как установить двойную розетку, придуманную Коносуке Мацусьита.

После изобретения японца появились и тройные, и четверные «грядки». Удобно, когда нужно одновременно включить чайник, мультиварку, микроволновку и тостер. Сколько установить розеток – индивидуальное решение, зависящее от количества часто эксплуатируемых приборов.

Трехфазная розетка используется на крупных производствах

Подготовительные мероприятия к установке

Начинать подготовку к установке следует с выбора места монтажа. Евро-стандарт предполагает закрепление устройства на расстоянии около 20–40 см от пола

Это важно в целях соблюдения основных правил безопасности и эстетики

Вторым немаловажным мероприятием является расчет силы тока. Необходимо помнить, что элементы сети всегда рассчитаны на заданный рабочий ток. При несоблюдении этого пункта безопасность эксплуатации резко снижается, возникает высокая вероятность появления перегрузок и, как следствие, перегрева. Сечение провода также должно соответствовать нагрузке. В данном случае оно должно быть не менее 1 кв. мм для меди и не менее 2,5 кв. мм — для алюминия. Трехжильный вариант будет наиболее удачным.

Детали и изделия для установки розеток следует выбирать, исходя из заданных параметров помещения и рабочей силы тока

Важно также соблюсти эстетические особенности квартиры, выбрать наиболее безопасные и подходящие по цвету и внешнему виду материалы. Монтаж скрытого и наружного устройства также имеет различные требования

Техника безопасности

1. использовать качественный инструмент с хорошей изоляцией;
2. надевать защитную одежду, обувь с прорезиненной подошвой;
3. выполнять действия только днём при хорошем освещении;
4. отключать питание в электрощите, чтобы избежать поражения током;
5. позаботиться о том, чтобы никто не включил электричество: повесить на щиток табличку с предупреждающей надписью, лично предупредить соседей;
6. удостовериться в полном отсутствии проводки в местах, где планируется сверление и штробление стен под электропроводку и подрозетники;
7. хорошо затягивать все винты в клеммах, чтобы не было искрения или нагревания в таких соединениях;
8. работы выполнять в сухом помещении.

Для установки тройной розетки потребуется выполнение таких работ:

1. подготовка;
2. разметка стен;
3. сверление отверстия под короб;
4. сам монтаж.

Назначение и конструкция тройных розеток

Конструкция представляет собой модуль из 3 розеток в одном корпусе. Устройство позволяет подключить 3-х потребителей к одному источнику питания. Такое решение имеет массу преимуществ:

• тройная розетка в один подрозетник обслуживает в 3 раза больше потребителей, чем одинарная;
• модуль подключается к 1 источнику, а, значит, для подсоединения нужно подвести только 1 провод;
• модели оснащаются более прочным и надежным крепежом;
• монтаж так же прост, как и при установке одинарного изделия;
• ремонт выполняется так же быстро, как и при поломке обычной.

У вас стоят в доме/квартире тройные розетки?

Да, несколько
12.5%

Одна
18.75%

Нет
68.75%

Проголосовало: 16

Разновидности розеток

Выделяют несколько разновидностей устройства с 3 гнездами. По назначению отличают внутренние и внешние:

• внутренние – устанавливаются, если проводка в квартире скрытая;
• внешние – оснащаются крышкой, которая защищает розетку от попадания пыли.

Внешние рассчитаны на более тяжелые условия эксплуатации, поэтому изготавливаются из прочного пластика и лучше защищены от влаги и грязи.

По способу установки различают:

• накладная – модуль устанавливается так, что наружная защитная часть гнезда остается на виду;
• встроенная – весь модуль утапливается в стену и составляет с ней одну плоскость.

Модуль с защитными крышками после эксплуатации закрывается и не выделяется на стене. При этом розетки защищены от грязи и влаги.

Различают модели по типу контактов:

• лепестковые – удерживают контакт за счет собственной упругости и со временем изнашиваются;
• пружинные – контакты подпружинены, и плотность соединения со временем не изменяются.

Лучшим материалом для контактов считается латунь, хотя бывают и другие варианты.

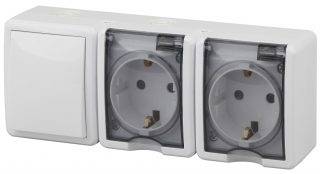

Интересен вариант тройной розетки с выключателем. Последний при нажатии обесточивает электрический контур. Это исключает накопление статического электричества и предупреждает короткое замыкание. Монтаж конструкции от обычного ничем не отличается, хотя модуль несколько длиннее.

Выключатель можно соединить с осветительным прибором в комнате.

Инструкция по безопасности

Соединение проводов пайкой

Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:

1. Выключите электричество и разорвите цепь.
2. Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
3. Соединяйте провода спайкой.
4. Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
5. Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
6. Нарастите короткий провод, скрыв контакты.
7. Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
8. Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
9. Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение техники безопасности поможет качественно выполнить монтажные работы.

Подключение отдельных розетки и выключателя

Если предполагается частое использование розетки, ее рекомендуется установить пониже – в 30 см от пола. В таких случаях вместо слитного блока приобретают 2 отдельных устройства, т.к. минимальная высота для выключателя составляет 90 см.

Принципиальные схемы

Практикуют 2 схемы подключения раздельных электротехнических устройств:

1. Параллельную. Оба устройства запитаны от раздаточной коробки собственным проводом.
2. Последовательную. В этой схеме фазу на выключатель берут от розетки.

Электромонтаж розетки

Силовой коммутатор устанавливают в таком порядке:

1. Наносят на стене разметку, затем по ней делают штробы и глухое круглое отверстие.
2. Закладывают в борозду гофру с проводом из 3 (если в доме есть заземление) или 2 жил.
3. Заводят конец кабеля в подрозетник и помещают последний в выемку, предварительно заложив туда раствор.
4. Зачищают жилы и соединяют их с клеммами внутренней части розетки: желто-зеленую – с контактом заземления, синюю и красную – с двумя оставшимися (по ГОСТ 7396.1-89 фазу подключают справа).
5. Вскрывают распредкоробку и находят индикаторной отверткой фазу.
6. Обесточивают квартиру.
7. Устраивают расключения в распредкоробке. Соединяют красную жилу вновь проложенного провода с фазным проводником, синюю – с нулевым, желто-зеленую – с заземляющим.
8. Тестируют систему.
9. Изолируют соединения, заполняют штробу раствором и собирают розетку.

Жилы соединяют с фазным проводником.

Подключение выключателя

По методу установки это устройство не отличается от слитного блока и отдельной розетки. Подключение производят в таком порядке:

1. От фазы в распредкоробке прокладывают 1-жильный провод к входному контакту выключателя.
2. От выходной клеммы прибора тянут 1-жильный кабель к светильнику.
3. Нулевую клемму лампы соединяют 1-жильным проводом с нейтралью в распредкоробке.

Схема подключения нескольких розеток

Розетки тоже можно подключать 2 способами:

1. Параллельным. К каждой протягивают собственный кабель от раздаточной коробки.
2. Последовательным. Розетки запитывают друг от друга.

Второй вариант применяют в ситуациях, когда электроточки расположены близко. Схема позволяет уменьшить длину проводов и штроб.

При последовательном подключении в фазную и нулевую клеммы розетки вставляют по 2 проводника: первый – от распредкоробки или предыдущей электроточки, второй – ведущий к последующему коммутатору.

Схема подключения параллельного соединения розеток.

Заземление так подключать нельзя. Согласно ПУЭ, при монтаже нужно обеспечить неразрывность защитного проводника. Прокладывают цельный провод до последней розетки, затем с помощью зажимов типа «орех» или опрессовочных гильз делают ответвления от него для каждой из промежуточных.

При последовательном соединении каждая розетка испытывает нагрузку не только от включенного в нее прибора, но и от последующих электроточек. Это нужно учитывать при расчете сечения кабелей и номинального тока самих изделий.

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт)

Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.
