Простой расчёт мощности для выбора кабеля теплого пола
Проектная мощность кабельного ТП зависит, в первую очередь, от интенсивности его эксплуатации и способа использования – как основного средства отопления или в качестве системы повышения комфорта. Установка тёплого пола осуществляется не на всей площади помещения, при этом определяя зоны отопления, необходимо учитывать следующие факторы:
- Кабель не монтируется под стационарной мебелью: диванами, шкафами, тумбами и т.п. Во-первых, это бесполезная трата материалов и электроэнергии. Во-вторых, возникающие локальные перегревы негативно сказываются как на предметах интерьера, так и на функционирование самих нагревательных элементов.
- Укладка теплых полов осуществляется с соблюдением параметров минимальных отступов кабеля:
- от плинтуса – 5 см;
- внешней стены – 20-30 см (при хорошем утеплении можно уменьшить до 5-10 см);
- от внутреннего простенка и стационарной мебели – 10-15 см;
- от радиатора отопления – 20-25 см.
Основная система отопления
Рабочие проводники ТП должны быть расположены не менее чем на 80% площади помещения. При этом проектируемая удельная мощность должна составлять 180-220 Вт/м2. В случае если помещение находится не на первом этаже, внешние стены хорошо утеплены, а окна имеют многокамерный профиль и энергосберегающие стеклопакеты, допускается снижение общей мощности нагревательных элементов до 150-180 Вт/м2.
Шаг кабеля электрического теплого пола рассчитывается по следующей формуле:
Шк=(100×S)/L, (1)
, где Шк — шаг размещения кабеля, в см; S – квадратура обогреваемого участка помещения, в м2; L — длина кабеля, в м.
В свою очередь, подбор длины кабеля осуществляется в зависимости от мощности конкретной марки. Например, если в помещении площадью 10 м2 планируется укладка электрического тёплого пола в качестве основного средства обогрева, то суммарная мощность отопителя должна составлять 1600 Вт (ориентируемся на усредненные показатели нормативов – 200 Вт/м2 и 80% от общей квадратуры). Берем кабель Nexans MILLICABLE FLEX с линейной удельной мощностью 10 Вт/м. Следовательно, для рабочего отопления необходимо 160 м подобного электротехнического изделия. Представляя полученные данные в формулу 1, получаем:
Шк=(100х8)160=5 см.
Это и будет шаг, с которым необходимо укладывать кабель, чтобы получить напольное покрытие, способное самостоятельно отапливать помещение.
Схема подключения электричества
После монтажа нагревательных элементов испытывают сопротивление провода, по инструкции подключают температурный датчик к терморегулятору. Затем к подведенному кабелю питания подсоединяют сам терморегулятор и провода от нагревателей, питающий и нагревательный кабель заземляют (с помощью специальной клеммы). Подключение всей системы обогрева к электросети выполняется через автоматический выключатель.
Работы выполняются по инструкции, прилагаемой к комплекту электрической системы. Также подробные схемы подключения питания можно изучить на медийных ресурсах производителей или профильных компаний.
Схема разводки теплого пола от насосно-смесительного узла
Модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
Легкая полистирольная схема
Универсального использования, применяется на всех без исключения основаниях.
Полистирольная система теплого водяного пола
Состоит из следующих элементов:
- гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
- по периметру приклеивается лента, компенсирующая расширения во время нагрева;
- на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
- плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
- производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
- завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.
Полистирольная система – фото
Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.
Электрический теплый пол – преимущества и недостатки
Плюсы:
возможность использовать как в качестве основного, так и в
качестве дополнительного источника обогрева жилья;
равномерное нагревание всей площади помещения;
неограниченность мест установки. Доступность для монтажа,
как в жилых комнатах, так и в офисах;
сочетаемость с большинством напольных покрытий
(ламинированная доска, керамическая плитка, линолеум);
возможность регулировки температурного режима – как по всей
квартире, так и отдельно по каждой комнате. Время включения/выключение системы
также задается по усмотрению пользователей;
отсутствие необходимости установки дополнительного
оборудования (как, например, в случае с водяным теплым полом);
сравнительно простая технология монтажа;
эстетичность. Система монтируется под чистовым полом, это
исключает любые ограничения при проектировании доступного пространства;
длительный срок эксплуатации.
Минусы:
значительная стоимость использования системы. Такой тип
отопления сложно назвать экономным;
опасность поражения электрическим током. Что выдвигает
особые требования к расчету и укладке нагревательного элемента во всех
помещениях, и в частности в санузле;
наличие электромагнитного поля, создаваемого нагревательным
элементом (кабелем);
исключается использование натурального деревянного
напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под
воздействием перепадов температур древесина будет рассыхаться, как следствие,
появляются трещины и скрипы пола;
уменьшение высоты помещения за счет обустройства чернового
пола с системой обогрева;
дополнительные требования к мощности существующей
электропроводки.
Профессионалы и пользователи, установившие самостоятельно
электрический теплый пол, отмечают, что соблюдение требований к укладке и
грамотное проектирование позволяют нивелировать большинство из перечисленных
минусов.
Что влияет на расход электроэнергии при кабельном обогреве полов
Факторы, влияющие на энергопотребление системы «электрический теплый пол»
климатическая зона, в которой построен дом (частный или
многоквартирный);
объем помещения (площадь);
тип пола (вид напольного покрытия);
уровень теплоизоляции помещения (степень утомлённости);
состояние теплого контура (окна, двери) и уровень
теплопотерь через них;
назначение помещения (жилая комната, промышленный объект);
цель и период эксплуатации. Используется ли электрический
пол в качестве основной или дополнительной системы отопления. Постоянно или
периодически;
степень восприятия тепла проживающими в помещении людьми.
Согласно отзывам тех, кто уже эксплуатирует электрический
теплый пол – при использовании системы в качестве основного источника тепла –
её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150
Вт/м.кв.
Как выбрать необходимую мощность теплого пола
Выбор комплекта теплого пола
Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.
Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.
Потребление электроэнергии пленочным теплым полом
Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.
Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.
Таблица расчета мощности нагревательного кабеля
| Помещение | Мощность, Вт/м2 |
|---|---|
| Коридор, кухня | 90-140 |
| Санузел, ванная комната | 170-190 |
| Балконы, лоджии | До 200 |
| Жилые помещения | До 130 |
Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки
План действий по этапам при укладке систем
Монтаж системы теплого пола своими руками начинается с подготовительного процесса. Он включает:
Определение места для расположения датчика пола и терморегулятора.
Важно выбрать место на стене, где будет устанавливаться регулятор. Он должен располагаться не ниже 30 см от линии пола
На стене отмечается расположение регулятора в самом удобном месте. Под него проделывается отверстие для монтажной коробки, а до пола опускается штроба, предназначенная для расположения в ней пластиковых труб или гофрированной трубы для проводов.
Начальную подготовку поверхности пола.
Перед стартом работ необходимо очистить пол от мусора и пыли, а также выровнять поверхность с помощью специальных строительных смесей. Для этого делается предварительная стяжка толщиной 3-7 мм, которую вполне можно сделать своими руками. Для того чтобы стяжка лучше контактировала с поверхностью пола, его можно обработать грунтовкой. После высыхания грунтовки, на ней отмечаются участки, где установка такого способа обогрева как теплый пол осуществляться не будет. Необходимо учитывать, что расстояние от стен до нагревательного кабеля должно превышать минимум в 5 см.
- Укладку теплоизоляционного слоя.
Термоизоляция может располагаться вертикально и горизонтально:
Схема утепления пола плитами
- первый вариант охватывает весь периметр стен помещения. Для этого применяется демпферная лента или полистирольные листы сантиметровой толщины. Вертикальный монтаж термоизоляции помогает значительно снизить теплопотери;
- горизонтальный монтаж предполагает утепление бетонного пола с помощью теплоизоляционного материала. Его толщина должна быть не менее 2 см, а сам он обязан быть прочным и устойчивым к перепадам температур. Для утепления своими руками можно использовать следующие материалы: пенопропилен, пенополистирол или волокнисто-минеральные плиты.
Если пол укладывается в ванной, поверх теплоизоляционного слоя необходимо уложить гидроизоляционный. Монтаж теплоизоляционного слоя позволяет уменьшить потерю тепловой энергии до 30%.
Схема-пример укладки электрической системы в ванной
Если организовать стяжку не представляется возможным, то кабель можно крепить на металлическую сетку, расположенную сверху слоя термоизоляции. Установка пола в таком варианте предусматривает заливку финишной стяжки вместе с кабелем за одну процедуру. Сетка выступает в качестве надежного каркаса, поэтому стяжка получается надежной.
После затвердения стяжки, ее укрывают теплоизоляционным слоем фольги. На стыках ее необходимо укладывать с некоторым запасом, а свободные края нужно склеить скотчем. Покрытие фольгой обеспечивает равномерное прогревание помещения.
Для фиксации нагревательного элемента кабельного пола используется монтажная лента, которую прокладывают через каждые полметра и крепят с помощью саморезов (гвоздей). На монтажной ленте предусмотрены специальные скобы, которые расположены с определенным шагом. Это позволяет равномерно располагать нагревательные элементы. Основной этап включает монтаж нагревательных элементов.
Схема устройства поверхности теплого пола
Для начала нужно размотать кабель и проверить его сопротивление. Уровень сопротивления должен соответствовать указанным цифрам на этикетке. Далее конец двужильного кабеля вставляется в гофру и укладывается в подготовленную штробу. Один край кабеля и муфта для соединения закрепляются на строительную ленту, после чего начинается укладка кабельного элемента. Соединительную муфту необходимо полностью залить стяжкой.
Этапы монтажа теплого пола под стяжку
Монтаж системы обогрева пола своими руками нужно проводить, соблюдая определенное расстояние и следить, чтобы кабели не соприкасались. Концевая муфта фиксируется на ленте для монтажа так, чтобы ее можно было полностью залить стяжкой. Если для установки кабельного пола используется одножильный кабель, нужно учесть, что к терморегулятору будут подключены оба конца провода.
Монтаж электрического теплого пола с инфракрасными элементами своими руками является наиболее простым вариантом. Полосы пленки необходимо расстелить по всему полу. Такие пластины не требуют учета расположения мебели, и сам монтаж не требует предварительной заливки стяжки. Такие пластины могут устанавливаться на любой тип поверхности.
Монтаж нагревательных труб
После подготовительных работ и выбора способа монтажа теплого пола, можно приступать к укладке труб в соответствии с разработанной схемой. Во всех случаях контур отступает от стен на расстояние 15-20 см. Желательно, чтобы трубы в конструкции были целые, без сварочных швов. Общая длина труб не превышает 100 метров, а их шаг выбирается исходя из условий эксплуатации.
Укладка водяного теплого пола может выполняться по разным схемам. Чаще всего, это змейка или улитка, она же спираль. Возле наружных стен шаг между трубами уменьшается, то есть они укладываются чаще. В холодных районах на таких участках прокладываются трубы подачи горячего теплоносителя. В этих местах трубы скапливаются в большом количестве, что может вызвать перегрев напольного покрытия. Во избежание негативных последствий, они частично изолируются специальными трубками.
Металлопластиковые изделия диаметром 16 и 20 мм нередко монтируют и загибают без инструмента, одними руками. При небольшом радиусе загиб выполняется постепенно, несколькими перехватами руки, чтобы труба не дала трещин. Следует не допускать изломов в местах, где трубы делают резкий поворот.
Сильные пружинящие свойства полипропиленовых труб нередко мешают их нормальному загибу. В связи с этим, рекомендуется их предварительно нагреть или использовать сварку для соединения по частям специальными фитингами. На теплых полах они могут быть просто закреплены на металлической сетке с более плавными изгибами.
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Принцип действия теплого полового покрытия
Пленочный теплый пол функционирует на основе принципа инфракрасного излучения. Данная технология на сегодняшний день достаточно распространена, она применяется в качестве нагревательного элемента под ламинат, линолеум, ковролин, паркет и даже керамическую плитку. При определенных условиях допускается подогрев подобным методом деревянного пола. Также пленку можно размещать в деревянных или гипсокартонных навесных потолках.
Обогрев инфракрасными лучами от пола воспринимается людьми как солнечное тепло из-за одинаковой природы источника. Конструкция состоит из нескольких полотен пленки, которая укладывается особым образом на поверхность пола. В дополнение к основному материалу в наборе идут необходимые кабели и стержни. После монтажа пол подключается к электросети, которая используется в быту, и размещается напольное покрытие.
Принцип действия несколько отличается от стандартных конвекционных технологий отопления. По факту инфракрасное излучение не приводит к нагреву воздуха и, следовательно, электроэнергия не тратится на нагрев мебели и прочих предметов, которые расположены вне зоны обогрева.
Схемы подключения в квартирах
Какой выход из ситуации?
В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:
- Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
- Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
- Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
- Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
- Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
- Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем.
Регулирующие и контролирующее температуру устройство
За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.
Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.
Терморегуляторы бывают механическими и автоматическими:
- Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
- Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.
Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.
Подключения теплых полов
Использование электрических теплых полов позволяет создать в доме максимально комфортный температурный режим. Однако, прежде чем решать вопрос, как подключить теплый пол, необходимо выяснить тип используемого нагревательного элемента.
В конструкциях используются уже известные кабели – резистивный и саморегулирующийся. Многие отдают предпочтение термоматам, выполненным в виде тонкого, рулонного материала с теплоисточником, запаянным внутри в специальное полотно. Широко используется нагревательная пленка с карбоновыми стержнями или углеродными и биметаллическими волокнами, выполняющими функцию теплоносителей.
Для каждой системы имеется собственная схема подключения теплого пола, при которой разводка выполняется индивидуально. Когда используются кабельные тепловые элементы, большое значение имеют правильные расчеты шага укладки во избежание избыточного выделения тепла и неравномерного нагрева покрытия полов.
Расчет общей длины кабеля производится в соответствии с его мощностью и обогреваемой площадью. Для расчета мощности кабеля воспользуйтесь нашим калькулятором теплых полов. Для нагревательных матов и пленки таких расчетов не требуется. Все необходимые рекомендации по использованию данных конструкций, а также схема подключения электрического теплого пола, указываются производителем в инструкции или на упаковке.
Все элементы составляют единую цепь с терморегулятором, и все вместе подключаются к электрической сети. Подключение можно выполнить самостоятельно. При отсутствии навыков работы с электроприборами лучше всего пригласить квалифицированного специалиста.

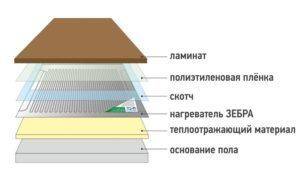

Как положить плёночные полы под ламинат
Чаще всего плёночные полы укладывают под ламинат.
Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:
- простилают изолон,
- стыки проклеивают скотчем;
- прибивают по периметру демпферную ленту;
- полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
- по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
- к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.
Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.
Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того, чтобы вырезать углубления в теплоизоляторе, используют обычный нож.
Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.
Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.
Нагревательные маты
Греющие маты относятся к электрическому кабельному полу, только провод закреплён на стекволоконном полотне.
Устройство
Греющие маты имеют ширину 0,5 метра, на них с установленным шагом зафиксирован провод. В комплект устройства входят — термоматы с кабелем и гофра. В гофру вставляется термодатчик, она оберегает его от влаги. Если конструкция заливается клеем, и он не закрывает датчик полностью, то требуется устанавливать прибор устойчивый к влаге.
Для обустройства такого тёплого электрического пола потребуется запастись терморегулятором с выносным датчиком, монтажными коробками и проводами. При выборе терморегулятора учитывается уровень энергопотребления, а провода, точнее их сечение подбирается с учётом мощности прибора и материала, из которого они изготовлены.
Устройство нагревательного элемента несложное — кабель, чаще двужильный не более 45 мм. Жилы экранированные, покрытые защищающей оболочкой.
Конструкция тёплого пола с греющими матами состоит из черновой основы, тепло и гидроматериала, самих мат, плиточного клея и отделочного покрытия.
Принцип
Принцип функционирования мат тот же, что у пола из обычного кабеля.
Ток, проходя по проводнику выделяет тепло, путём конвекции оно передаётся стяжке, от неё полу, а он прогревает воздух.
Плюсы и минусы
Нагревательные маты для электрического тёплого пола
Основное достоинство нагревательных мат — простата их устройства и монтажа. Кабель не нужно крепить или рассчитывать укладочный шаг, конструкция полностью готова, нужно лишь расстелить полотно.
Кроме этого, такой пол прогревается быстрее, чем обычный кабельный, «пирог» получается менее объемный, а маты тонкие, их можно монтировать в слой плиточного клея. Так как устройство лёгкое, то его выдержат не прочные перекрытия. Но стоят такие полы дороже.
К минусам можно отнести также:
1. Сложность укладки, при необходимости обогнуть препятствие. Допустим сантехнику трудно обойти, так как нельзя резать кабель, можно только подрезать сетку, и производить загиб провода.
2. Невозможность настраивать укладочный шаг под свои потребности.
3. Недопустимость использования как основное отопление, так как маты обладают небольшой мощностью.
Виды
На выбор электрической системы влияет вариант ее использования: в качестве основного или же дополнительного отопления, какая площадь планируется под монтаж, какой материал выбран для финишного покрытия пола и другие факторы. Но первоначально нужно определиться с видом самой системы, от которого зависит способ ее укладки и подключения. Рассмотрим существующие технологии электрического обогрева пола.
Кабельный
С этого варианта началась история электрических систем для нагрева полов в помещениях различного назначения. Нагревательным элементом служит токопроводящий кабель, на который подается напряжение. По исполнению он может быть одно- или двужильным. Второй вариант легче уложить и подключить в схему. Но он дороже одножильного проводника и при размещении на значительных по площади объектах есть вероятность возникновения магнитного поля.
Для упрощения и повышения скорости монтажа выпускают нагревательные маты – рулонные изделия из синтетической сетки с закрепленным на ней кабелем. Они дороже бухты с обычным кабелем, но не требуют приобретения крепежной фурнитуры и проведения расчетов длины проводника для определенной площади обогрева.
Кабельный теплый пол
Кроме провода с двойной изоляцией, любая кабельная система также включает терморегулятор и температурный датчик. Особенностью реализации кабельного теплого пола является необходимость его монтирования в стяжку под напольным покрытием или в плиточный клеящий состав.
Пленочное покрытие на основе инфракрасной пленки
Такое покрытие представляет собой многослойную тонкую (менее 1 мм) пленку износостойкого полиэтилена. Между слоями находятся карбоновые нагревательные элементы. Характерная особенность данной технологии – нагрев окружающих предметов и материалов происходит за счет распространения инфракрасного излучения.
Пленочное покрытие дороже, чем кабельные системы, но более привлекательное из-за простоты установки под любое покрытие на горизонтальных и вертикальных поверхностях, высокого КПД, полной пожаробезопасности.
Кабельный тёплый пол для ванной
Как мы уже говорили, систему «тёплый пол» можно уложить фактически в любом помещении квартиры, но для ванной он особенно необходим. Во время принятия душа зимой ступни человека перемещаются по холодному кафелю, что вызывает определённый дискомфорт и не только это, но и возможность поражения простудой. Керамическая плитка считается основным видом напольного покрытия для ванной. Этот материал всегда холодный, но его можно подогреть до определённой температуры.
Принцип работы
Кабельный тёплый пол начинает работать после включения терморегулятора на определённую температуру. После подключения системы к электросети начинается прогрев кабеля, который передаёт тепло стяжке и плитке. Расход электроэнергии зависит от выставленной температуры, но для быстрого прогрева поверхности регулятор нужно выставить ближе к максимальному положению, затем установить необходимые показатели. Выделяющееся тепло отобьется от подложки и начнёт прогревать стяжку, а затем кафель. Через некоторое время напольное покрытие станет тёплым и комфортным для перемещения.
Подготовка основания
Укладывать кабель можно и своими руками, но первым этапом подобных работ будет тщательное выравнивание основание. Дело в том, что обогревательные элементы необходимо укладывать на идеально ровную поверхность. Кроме этого базовый слой очищают от мусора и строительного инструмента, удаляют все присутствующие загрязнения.
Если базовая поверхность по каким-либо причинам оказалась неровной, то необходимо удалить все бугры перфоратором или другим инструментом. Ямы, трещины и сколы заполняют цементно-песчаным раствором, при необходимости проводится выравнивание основания с использованием стяжки. Если базовый слой состоит из деревянных досок или листов фанеры, все неровности тоже скрывают при помощи быстросохнущих смесей.
Выравнивание чернового пола предотвращает поломки отопительной системы во время эксплуатации. Проложенный кабель может упираться в бугры или впадать в ямы, что приведёт к перебоям подачи напряжения. Замечено, что подобные поломки устранить достаточно таки сложно.
После того, как базовый слой выровнен стяжкой, можно приступать к укладке подложки или утеплителя (обычно для этой цели используется пенофол). Этот материал играет огромную роль в конструкции тёплого пола, его поверхность отбивает тепловые лучи в нужную сторону, делая процесс обогрева более экономным. Пенофол выполняют в виде самоклеющийся прокладки с фольгированным покрытием до 14 микрометров толщиной. Подобное изделие отличается минимальным коэффициентом теплопроводности, который равняется 0,05 Втм*С.
Рассматриваемый материал поставляется в строительные магазины в рулонах, он укладывается на поверхности основания таким образом, чтоб фольга была направлена к верху (отбивает тепловые лучи). Места стыкования полотнищ проклеивают строительным скотчем. При работе с пенофенолом делают отступы от стен и углов помещений в пределах 5-10 сантиметров.
Укладка кабеля
После укладки подложки можно переходить к следующему этапу работ, монтажу кабеля. Этот элемент укладывается на монтажную ленту, которую предварительно закрепляют на базовой поверхности. Некоторые производители могут поставлять на рынок готовые конструкции, в которых нагревательные кабели уже установлены в каркас с определённым шагом. Такие изделия поставляются в строительные магазины в виде рулонов.
Монтажная сетка может поставляться и отдельно от кабеля. Подобный конструкционный элемент повышает прочность всей системы, даёт возможность укладывать проводники с определённым шагом в зигзагообразном направлении. В большинстве случаев расстояние между витками выбирается кратным 20-25 сантиметров.
Установка терморегулятора и подключение
Далее необходимо установить в системе «тёплый пол» терморегулятор и соединить все детали. Такой прибор как датчик температуры устанавливается в любом удобном месте за пределами ванной комнаты. Терморегулятор обычно монтируют на высоте 30 сантиметров от поверхности пола, он соединяется с нагревательными элементами при помощи провода, который устанавливают в гофрированную трубку.
Согласно отзывам пользователей, многие отдают предпочтение установке электрического теплого пола под плитку. Решение можно считать правильным, поскольку электрический пол хорошо совместим с большинством видов напольных покрытий и в частности, под керамическую плитку, керамогранит, натуральный камень.
